電池蓋上的桿分為電池內部和電池外部連接。電池的內部連接是電池芯和蓋桿的焊接;電池的外部連接是電池極通過連接件焊接形成串聯并聯電路以形成電池模塊。

電池的極耳是電池的正極和負極。通常，正電極由鋁制成，負電極由銅制成。標簽的大小因不同類型的電池而異。焊接時，滿足拉伸力和導電性能的設計要求，光纖質量好，焊點小的光纖激光器是首選。該圖是通過光纖激光焊接實現的電池耳鋁鋁焊和銅。銅焊的形狀。

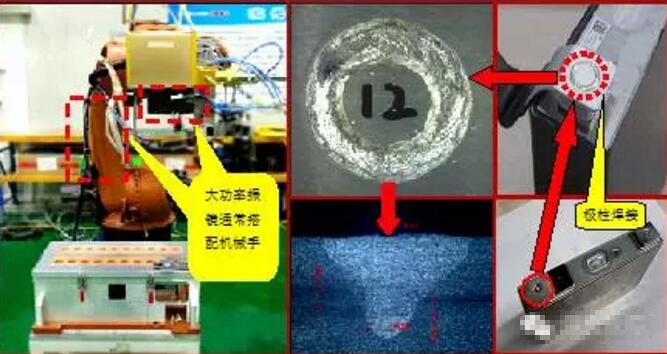

電流計焊接電池極柱。

電池的內耳和外連接件的材料，結構和焊接方法是相似的，因此工藝類似。不同之處在于，由于電池的外部，突片通常需要更高的焊接強度。

當將電池連接到電池組PACK時，電池極之間的連接件的厚度通常為1.5到2mm，并且必須使用功率為4到6kW的光纖激光焊接，并且同時時間，使用大功率電流計和機器人，它可以最大限度地提高性能。生產效率：在電流計驅動下，可以非?？斓乃俣龋ㄍǔ?00~300mm / s）焊接點，空氣跳躍（2~3m / s），機器人在一個位置移動，電流計可以焊接4 ~8極，效率遠高于同等功率的激光和xyz平臺，焊頭配置如圖所示。
