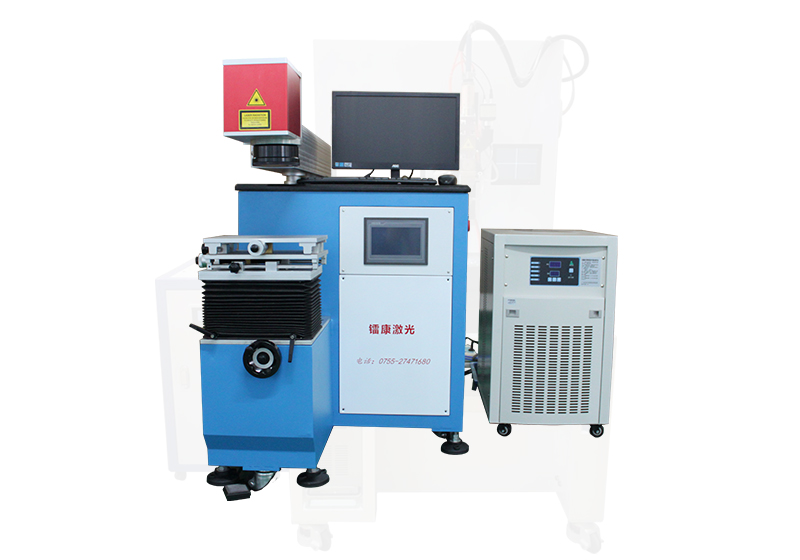

18650電池激光焊接機
產品說明：該振鏡式焊接機由YAG固體激光器、激光電源、光學掃描系統、平場聚焦系統、光纖耦合傳輸系統、計算機及可編程控制器、制冷系統、激光指示系統、操作機柜及三軸精密數控工作臺等組成。 在配備專用的激光焊接軟件后，焊接點或圖形可在...
全國咨詢熱線：
17722493173
- 產品介紹
- 產品參數
- 產品特點
- 應用范圍
- 打樣視頻
電池激光焊接機，可定制流水線自動送料等服務，詳詢鐳康激光！
該振鏡式焊接機由YAG固體激光器、激光電源、光學掃描系統、平場聚焦系統、光纖耦合傳輸系統、計算機及可編程控制器、制冷系統、激光指示系統、操作機柜及三軸精密數控工作臺等組成。
在配備專用的激光焊接軟件后，焊接點或圖形可在軟件中直接輸入、編輯，也可將AutoCAD、CoreIDRAW等其它軟件編輯的點或圖形通過該軟件進行處理。 振鏡式激光焊接機的激光通過振鏡擺動實現激光點的快速移動，所以可在焊接范圍之內的焊接平面上可實現任意圖形的高速度高精度的點焊和連續焊，因此比傳統的自動焊接機通過步進伺服電機傳動移動工件焊接，焊接速度上有極大的提高。
|
型號： |
LK-Q-W200 |
|
激光波長： |
1.064μm |
|
額定輸出功率： |
200W |
|
主光路單脈沖能量： |
120J |
|
激光脈沖寬度： |
0.1-15ms（可調） |
|
激光脈沖頻率： |
0-50Hz（可調） |
|
焊接范圍： |
70mm*70mm 100*100MM |
|
焊接速度： |
1~20點/秒. |
|
焊斑直徑： |
0.1-0.3mm |
|
供電電源： |
380V±10% |
|
電源額定輸入功率： |
5KW |
|
控制系統： |
工控機控制+PLC控制 |
|
冷卻系統： |
外置一體化制冷機（2匹） |
|
瞄準定位： |
半導體指示光定位 |
|
外形尺寸（參考）： |
850mm×950mm×1350mm |
|
激光器連續工作時間： |
≥24h |
▲可用于電子、通訊、五金 等行業大批量生產企業的離線/在線焊接。 ?

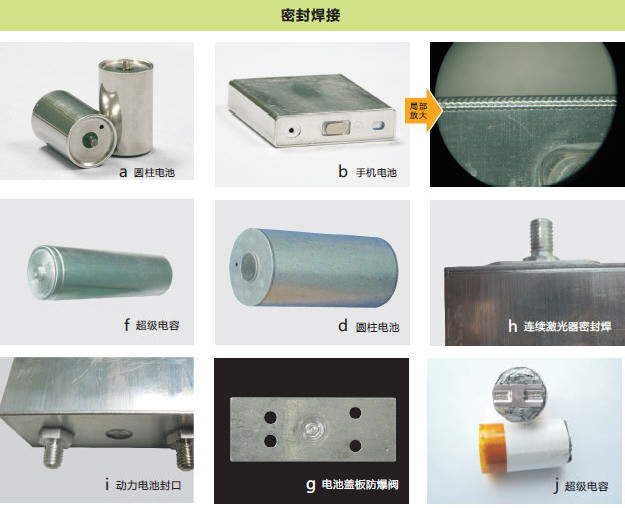

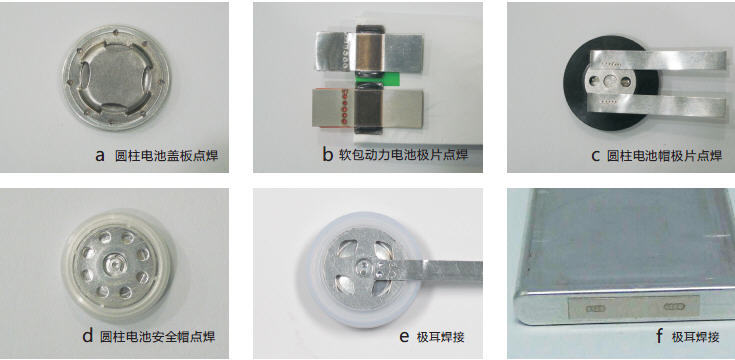

▲主要應用領域包括手機屏蔽罩、金屬手機外殼、金屬電容器外殼、硬盤、微電機、傳感器以及其他相干 產品的高效率激光點焊或密封焊。
